| Metodo di programmazione |
Da PC |
| Documentazione inclusa |
Manuale d'istruzioni in lingua inglese, Manuale d'istruzioni in lingua italiana |
| Protezione dall'esplosione |
Zona sicura |
| Montaggio |
Guida DIN |
| Temperatura di conservazione |
-25...+65 °C |
| Temperatura ambiente |
-25...+65 °C |
| Funzionalità principali |
Calcolo della portata totale, WEB server, Server Modbus TCP, Networking Ethernet, Conversione di segnali, Acquisizione di segnali, Canali impostabili singolarmente come ingressi o uscite, Comunicazione Modbus TCP, Comunicazione Modbus RTU, Conteggio |
| Funzionalità aggiuntive |
Doppia connessione Ethernet Daisy Chain
LAN fault bypass (connessione attiva tra le due porte Ethernet del dispositivo in caso di mancanza di alimentazione)
Max 32 Peer to Peer Rules (I/O Mirror) - Senza necessità di Master
Modbus Passthrough (TCP-IP to RS485)
Identificazione e configurazione IP, MAC, Firmware tramite tool SDD
|
| Descrizione |

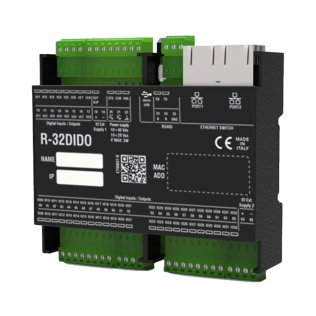

Modulo digitale misto con doppia porta Ethernet che supporta sia la comunicazione ModBUS TCP-IP che quella seriale RS485 con protocollo ModBUS RTU.
|
| Ingressi |
4...20 mA / 0...20 mA, impulsi / ingressi digitali |
| Dettagli sulla programmazione |
Configuratore SENECA Studio, Web Server integrato, DIP-switch
|
| Numero di canali |
|
| Specifiche degli ingressi di segnale |
INGRESSI ANALOGICI Numero canali: 8 Analogici
Ingresso Tensione: -30V..+30V; -120mV ..+120 mV
Ingresso Corrente: -24 mA..+24 mA
Ingresso Termocoppia: J, K, T, E, N, R, S, B, L
Ingresso Termoresistenza Pt100 su AI1: -200 °C ÷ +200 °C (solo per comp. giunto freddo)
INGRESSI DIGITALI
Numero canali: 8 Ingressi/Uscite digitali
Ingressi = tensione: Soglia ON: > 9 V; Soglia OFF: < 4 V; Vmax: 24 V; Impedenza: 9 kΩ
Uscite = MOSFET, PNP; tensione / corrente max.: 0,2 A / 24 V |
| Specifiche delle uscite di segnale |
USCITE DIGITALI
Numero canali: 8 Ingressi/Uscite digitali
Ingressi = tensione: Soglia ON: > 9 V; Soglia OFF: < 4 V; Vmax: 24 V; Impedenza: 9 kΩ
Uscite = MOSFET, PNP; tensione / corrente max.: 0,2 A / 24 V |
| Tipo di alimentazione |
24 Vac/dc |
| Grado di protezione |
IP20 |
| LED di stato |
Si |
| Datalogger |
No |
| Potenza assorbita |
3 W |
| Protocollo di comunicazione |
Modbus RTU e Modbus TCP |
| Interfacce di comunicazione |
Ethernet |
| Tensione di esercizio |
10..40 Vdc; 19..28 Vac |
| Cavo e connettore inclusi |
Si |
| Tipo di memoria delle impostazioni |
FeRAM per backup contatori |
| Dettagli dei LED di stato |
Indicazione di: Alimentazione
Stato Ingressi / Uscite IO1/IO32
STS (status)
Comunicazione IO
Rx e TX
Eth TRF e Eth LNK |
| Cavi ethernet supportati |
CAT5 o CAT5e non schermato
|
| Specifiche del protocollo/interfaccia |
ModBUS RTU, ModBUS TCP-IP, HTTP
Fino a 64 nodi senza ripetitore e velocità max 115 kbps |
| Materiale della custodia |
PC / ABS autoestinguente UL94-V0 |
| Dimensioni prodotto |
106 x 90 x 32 mm
|
| Colore custodia |
Nero |
| Omologazioni Atex |
Nessuna |
| Normative e certificazioni |
Direttiva 2011/65/EU "Direttiva RoHS", Direttiva 2014/35/EU "Direttiva bassa tensione", Direttiva 2014/30/EU "Direttiva Compatibilità Elettromagnetica" |
| Compatibilità elettromagnetica EMC |
EN 61326 (applicazione industriale) |
| Dichiarazione di conformità CE |
Si |
| Normative bassa tensione |
EN 61010-1: 2010 |
| Normative Rohs |
EN IEC 63000:2018 |
| Tipo di imballo |
Box in cartone |
| Contiene batterie |
No |
| ECCN |
N/D |
| Paese d'origine |
Italia |
| Codice Doganale |
85389091 |
| Peso lordo |
0,45 kg |
| Peso netto |
0,17 kg |
| Volume imballo |
0,007 m³ |
| Lunghezza imballo |
26 cm |
| Larghezza imballo |
21 cm |
| Profondità imballo |
13 cm |
